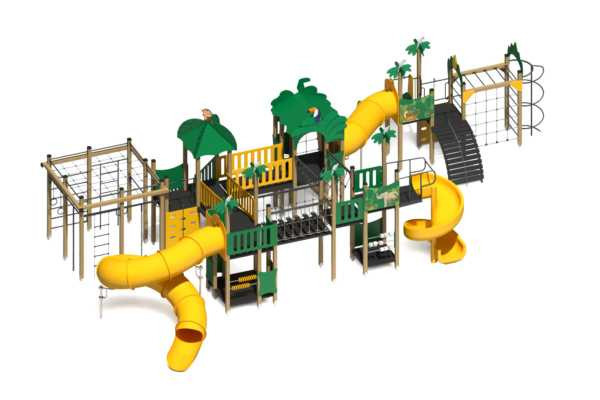

Игровой комплекс представляет собой
сборноразборную, модульную конструкцию с гимнастическим модулем, состоящую из
сорока шести опорных столбов, семи разноуровневых площадок, двумя башнями, одна
под шатровой крышей, вторая под двухскатной крышей с декоративными элементами в
виде попугаев, пяти декоративных элементов в виде попугаев, устанавливаемых на
вершине столба, одной пластиковой винтовой горки со стартовой площадкой с
металлическими перилами и фанерным полом на металлическом каркасе, одной
пластиковой горки-трубы закрытого типа, одного пластикового перехода закрытого
типа между башнями, двух уличных канатов, одного шеста для спуска «спираль» с
ручками и дополнительными ступенями, пяти гимнастических стенок из турников,
одного рукахода из турников, двух декоративных арок, одного снаряда для подъема
«трап» с полипропиленовым канатом, одного ската горки с высотой стартовой
площадки не менее 1450мм, двенадцати ограждений, выполненных в виде экранов и
заборчиков различного размера, двух снарядов для подъема «скалолаз» со стойкой
для подъема, одной вертикальной трапециевидной сетки для лазания из
полипропилена, одного подвесного качающегося бруса с металлическими перилами,
одного подвесного качающегося моста, одного лестничного марша с двумя перилами,
выполненными в виде металлического каркаса с фанерными экранами, 4 ограждений,
выполненных в виде металлического каркаса с фанерными экранами разных цветов,
одной горизонтальной полипропиленовой сетки в виде паутины, одного шеста для
спуска, одной подвесной лестницы на полипропиленовых канатах с пластиковыми
ступенями, одного усиленного турника, двух гимнастических колец, 1 волнового
переходного пола с перилами, выполненными в виде металлического каркаса, одного
прямого перехода с перилами, комбинированными из дерева и фанеры, турников. На
вершины столбов устанавливаются пластиковые заглушки. Оборудование
устанавливается и бетонируется на оцинкованные металлические подпятники.
Возраст пользователя от 7 лет.
Опорные столбы выполнены из клееного
бруса сечением не менее 100мм*100мм с канавкой посередине. Площадки выполнены
из доски сечением не менее 100мм*40мм. Металлические подпятники, выполнены из
круглой трубы сечением не менее 42мм и листового металла толщиной не менее 4мм.
Шатровая крыша выполнена из фанеры толщиной не менее 15мм и листового металла
толщиной 4мм. Двухскатная крыша выполнена из фанеры толщиной не менее 24мм и
листового металла толщиной не менее 4мм. Декоративные элементы выполнены из
фанеры толщиной не менее 24мм. Стартовая площадка выполнена из круглой трубы
сечением не менее 34мм, профильной трубы сечением не менее 40мм*20мм и
листового металла толщиной не менее 4мм. Лестничный марш выполнен из сухой
доски сечением не менее 140мм*40мм. Перила к лестничному маршу выполнены из
круглой трубы сечением не менее 27мм, листового металла толщиной не менее 4мм и
фанеры толщиной не менее 15мм. Ограждения на металлическом каркасе выполнены из
круглой трубы сечением не менее 27мм, листового металла толщиной не менее 4мм и
фанеры толщиной не менее 15мм. Ограждения в виде экранов выполнены из фанеры
толщиной не менее 24мм. Уличные канаты сечением не менее 40мм. Шест для спуска
«спираль» изготовлен из круглой трубы сечением не менее 42мм и листового
металла толщиной не менее 4мм. Ручки и дополнительные ступени изготовлены из
круглой трубы сечением не менее 27мм и листового металла толщиной не менее 4мм.
Турники гимнастических стенок и рукахода изготовлены из круглой трубы сечением
не менее 27мм и листового металла толщиной не менее 4мм. Декоративные арки
изготовлены из фанеры толщиной не менее 24мм. Все полипропиленовые сетки
выполнены из полипропиленового каната сечением не менее 16мм с применением
металлических и пластиковых крепежей и фиксаторов. Шест для спуска выполнен из
трубы сечением не менее 42мм и листового металла толщиной не менее 4мм.
Подвесная лестница выполнена из полипропиленового каната сечением не менее
16мм. Усиленный турник выполнен из круглой трубы сечением не менее 34мм и
листового металла толщиной не менее 4мм. Гимнастические кольца выполнены из
фанеры толщиной не менее 24мм. Турники выполнены из круглой трубы сечением не
менее 27 мм и листового металла толщиной не менее 4мм. Скат горки выполнен из
фанеры толщиной не менее 24мм и единого листа нержавеющей стали толщиной не
менее 1,5мм. Скат горки имеет металлический каркас, выполненный из профильной
трубы сечением не менее 20мм*40мм. Стартовый участок горки имеет ограждения,
выполненные из фанеры толщиной 24мм и имеет турник – ограничитель, выполненный
из круглой трубы сечением не менее 27мм и листового металла толщиной 4мм.
Волнистый пол выполнен в виде металлического каркаса с досками и изготовлен из
круглой трубы сечением не менее 42мм, листового металла толщиной не менее 4мм и
доски сечением не менее 100мм*40мм. Перила к дуговому полу изготовлены из
круглой трубы сечением не менее 34мм и листового металла толщиной 4мм.
Подвесной пол представляет собой конструкцию из подвешенных к перилам на
полипропиленовых канат клееных досок. Перила выполнены из профильной трубы
сечением не менее 40мм*40мм и листового металла толщиной не менее 4мм. Доски –
комбинированные, выполнены из сухой доски сечением не менее 120мм*30мм и
ламинированной нескользящей фанеры толщиной не менее 24мм, склеенных между
собой под прессом. Страховочный пол выполнен из профильной трубы сечением не
менее 40мм*20мм, листового металла толщиной не менее 4мм и влагостойкой
ламинированной фанеры толщиной не менее 24мм. Снаряд «скалолаз» выполнен из
фанеры толщиной не менее 24мм. Стойка для подъема имеет п-образную форму и
выполнена из круглой трубы сечением не менее 27мм и листового металла толщиной
4мм. Снаряд «трап» выполнен в виде металлического каркаса с досками. Каркас
выполнен из круглой трубы сечением не менее 42мм и листового металла толщиной
не менее 4мм, доски выполнены из сухой доски сечением не менее 120мм*40мм.
Полипропиленовый канат фиксируется между столбов при помощи распорного турника
с петлей, выполненного из круглой трубы сечением не менее 27мм и листового
металла толщиной не менее 4мм. Качающийся брус выполнен из клееного бруса
сечением не менее 140мм*120мм. Перила выполнены из профильной трубы сечением не
менее 60мм*60мм. Все металлические элементы выполнены с применением
высокоточного оборудования. Деревянные и фанерные элементы изготавливаются на
полуавтоматизированной линии по обработке деревянных и фанерных изделий.
Все деревянные элементы
изготавливаются из хвойной доски влажностью 7-10%, подвергаемой склейке по
длине и ширине заготовки с применением клеев зарубежных производителей; изгибы,
радиусы и скругленные кромки тщательно отшлифованы и обработаны краской для закрытия
торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все деревянные элементы проходят
окраску в три слоя: первый слой – грунтование заготовки с последующим
шлифованием поверхности, второй слой – покраска вододисперсионной краской с
последующим шлифованием поверхности, третий слой – финишная покраска. Все
деревянные элементы окрашиваются краской финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются
из круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности. Для
более качественного прокраса все металлические элементы проходят двойной цикл
покраски.
Все фанерные элементы изготовлены из
многослойной влагостойкой, склеенной под прессом и соответствующей ГОСТ
30427-96 фанеры; изгибы, радиусы и скругленные кромки тщательно отшлифованы и
обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11).
Окраска фанерных элементов происходит в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
двухкомпонентной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все фанерные элементы окрашиваются краской финского
производителя TEKNOS, соответствующей требованиям санитарных норм и
экологической безопасности.
Крепеж оцинкован. Выступающие части
резьбовых соединений закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п.
4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом
завода-изготовителя (ГОСТ Р 52301-2004 п. 5), в котором указано предназначение,
номер изделия, правила безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и
монтажа.
Сборочно-монтажные
работы выполняются с соблюдением требований национальных стандартов по
установке детского игрового оборудования и согласно схемам монтажа
предприятия-изготовителя.
