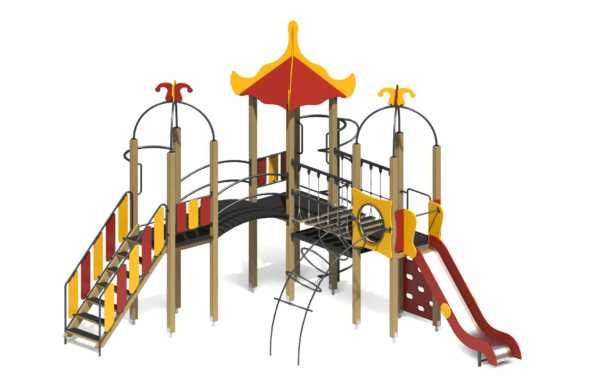

Как и многие другие детские
игровые комплексы для улицы этот
представляет собой сборноразборную, модульную конструкцию, состоящую из
двенадцати опорных столбов, трех одноуровневых площадок, тремя башнями, одна из
которых под шатровой крышей, две оставшихся под металлической дуговой имитацией
крыши с декоративной вставкой в идее колпака сверху, одного лестничного марша,
двух перил к лестничному маршу, выполненных в виде металлического каркаса с
фанерными экранами, двух ограждений, выполненных в виде металлического каркаса
с фанерными экранами, одного ската горки с высотой стартового участка не менее
1450мм, одного дугового переходного пола с двумя перилами, выполненными в виде
металлического каркаса, одного подвесного моста со страховочным полом,
одного шеста для спуска со спиралью с ручками, одного шеста для спуска с
ручками, одного кольцевого снаряда для лазания с фанерным лазом, одного
снаряда «скалолаз» со стойкой для подъема. На вершины столбов устанавливаются
пластиковые заглушки. Оборудование устанавливается и бетонируется на
оцинкованные металлические подпятники. Возраст пользователя от 7 лет.
Опорные столбы выполнены из клееного бруса сечением не менее
100мм*100мм с канавкой посередине. Площадки выполнены из доски сечением не
менее 100мм*40мм. Металлические подпятники, выполнены из круглой трубы сечением
не менее 42мм и листового металла толщиной не менее 4мм. Шатровая крыша
выполнена из фанеры толщиной не менее 15мм и листового металла толщиной 4мм.
Имитация крыши представляет собой конструкцию в виде паука и выполнена из
круглой трубы сечением не менее 34мм и листового металла толщиной не менее 4мм.
Декоративная вставка выполнена в виде колпака и выполнена из фанеры толщиной не
менее 24мм. Лестничный марш выполнен из сухой доски сечением не
менее 140мм*40мм. Перила к лестничному маршу выполнены из круглой трубы
сечением не менее 27мм, листового металла толщиной не менее 4мм и фанеры
толщиной не менее 15мм. Ограждения выполнены из круглой трубы сечением не менее
27мм, листового металла толщиной не менее 4мм и фанеры толщиной не менее 15мм.
Скат горки выполнен из фанеры толщиной не менее 24мм и единого листа
нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет металлический
каркас, выполненный из профильной трубы сечением не менее 20мм*40мм. Стартовый
участок горки имеет ограждения, выполненные из фанеры толщиной 24мм и имеет
турник – ограничитель, выполненный из круглой трубы сечением не менее 27мм и
листового металла толщиной 4мм. Дуговой пол выполнен в виде металлического
каркаса с досками и изготовлен из круглой трубы сечением не менее 42мм,
листового металла толщиной не менее 4мм и доски сечением не менее 100мм*40мм.
Перила к дуговому полу изготовлены из круглой трубы сечением не менее 34мм и
листового металла толщиной 4мм. Подвесной пол представляет собой конструкцию из
подвешенных к перилам на полипропиленовых канат клееных досок. Перила выполнены
из профильной трубы сечением не менее 40мм*40мм и листового металла толщиной не
менее 4мм. Доски – комбинированные, выполнены из сухой доски сечением не менее
120мм*30мм и ламинированной нескользящей фанеры толщиной не менее 24мм,
склеенных между собой под прессом. Страховочный пол выполнен из профильной
трубы сечением не менее 40мм*20мм, листового металла толщиной не менее 4мм и
влагостойкой ламинированной фанеры толщиной не менее 24мм. Шест для спуска
выполнен из круглой трубы сечением не менее 42мм и листового металла толщиной
не менее 4мм. Ручки выполнены из круглой трубы сечением не менее 27мм и листового
металла толщиной не менее 4мм. Шест для спуска со спиралью выполнен из круглой
трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Ручки
выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной
не менее 4мм. Кольцевой тоннель представляет собой конструкцию из колец,
расположенных последовательно друг за другом повторяя окружность и выполнен из
круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Фанерный
лаз выполнен из фанеры толщиной не менее 24мм. Снаряд «скалолаз» выполнен из
фанеры толщиной не менее 24мм. Стойка для подъема имеет п-образную форму и
выполнена из круглой трубы сечением не менее 27мм и листового металла толщиной
4мм. Все металлические элементы выполнены с применением высокоточного
оборудования. Деревянные и фанерные элементы изготавливаются на
полуавтоматизированной линии по обработке деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной доски
влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ
Р 52169-2003 п.4.3.11). Все деревянные элементы проходят окраску в три слоя:
первый слой – грунтование заготовки с последующим шлифованием поверхности,
второй слой – покраска вододисперсионной краской с последующим шлифованием
поверхности, третий слой – финишная покраска. Все деревянные элементы
окрашиваются краской финского производителя TEKNOS, соответствующей требованиям
санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из круглых труб, с
применением горячекатаного листа. Весь применяемый металлопрокат соответствует
ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы конструкций из металла гладкие (ГОСТ Р
52169-2012 п.4.3.10). Все металлические элементы окрашиваются порошковой
краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р 52169-2012 п.4.3.11). Окраска фанерных
элементов происходит в три слоя: первый слой – грунтование заготовки с
последующим шлифованием поверхности, второй слой – покраска двухкомпонентной
краской с последующим шлифованием поверхности, третий слой – финишная покраска.
Все фанерные элементы окрашиваются краской финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений
закрыты пластиковыми заглушками (ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает возможность их
демонтажа без применения инструментов (ГОСТ Р 52169-2012 п. 4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ Р
52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные работы выполняются с соблюдением
требований национальных стандартов по установке детского игрового оборудования
и согласно схемам монтажа предприятия-изготовителя.
